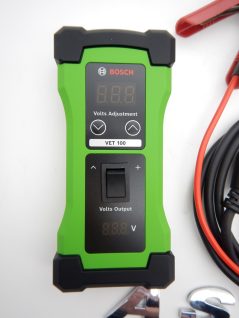

BOSCH サーキット回路解析 ツール VET 100

BOSCH サーキット回路 解析 ツール VET 100

Bosch VET 100 サーキット回路解析ツールは、スキャン ツールを使用したり、DVOM/オシロスコープでサーキット回路の整合性をチェックしたりする際のデータ ストリーム解析に最適な、調整可能な DC 電圧出力デバイスです。

迅速かつ簡単なセットアップにより、スキャン ツールでの診断後の次のステップとして、センサー、ワイヤリング ハーネス、PCM の問題箇所を特定できます。

このツールは、サーキット回路またはコンポーネントの障害を正確に特定することで、トラブルシューティングの精度を向上させます。

以下を含むコンピュータ制御コンポーネントで動作します。
– カムシャフト/クランクシャフト センサー
– スロットル ポジション センサー
– MAF および MAP センサー
– O2 センサー
– 温度センサー
– パーキング センサー
– ADAS センサー
– 油圧センサー
– トランスデューサーベースのコンポーネント
– EGR 信号電圧最大 5VDC
– 最大 5VDC のペダル電圧に対応
– 車両電圧が表示された状態で 12V および 24V システムで動作
– 点滅するローバッテリーLED 付き

機能
– 時間を節約し、故障した回路コンポーネント、ワイヤリング ハーネス、または ECM の故障個所をを迅速に特定します
– データ ストリーム点検時のスキャン ツールと併用します
– センサーに任意の電圧値を入力することで、診断中のセンサーをシミュレートします
– 0.5VDC ～ 7VDC の入力電圧が可能。調整単位0.5VDC
– スキャンツールを使用して、正しい電圧が回路に流れるかどうかを確認できます
– センサーをバイパスして、任意の電圧をPCMに流す

内容物
– VET 100 アナライザー本体　P/N 3920
– 1.8m 電源ケーブル　P/N 3920-01
– 1m プローブケーブル　P/N 3920-02
– 2mm フラットプローブ　P/N 3920-02
– 2mm チッププローブ　P/N 3920-02
– ピンチッププローブ　P/N 3920-02
– ユーザーマニュアル
